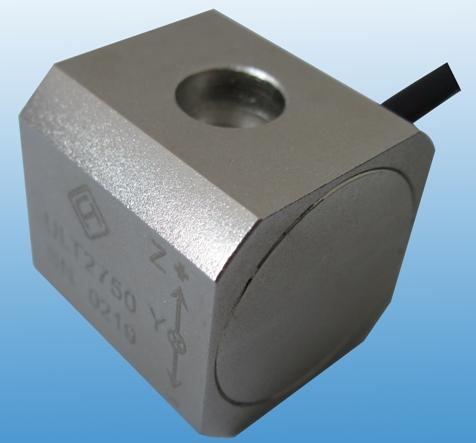

振動傳感器是什么？

在高度發展的現代工業中，現代測試技術向數字化、信息化方向發展已成必然發展趨勢，而測試系統的最前端是傳感器，它是

整個測試系統的靈魂，被世界各國列為尖端技術，特別是近幾年快速發展的IC技術和計算機技術，為傳感器的發展提供了良好

與可靠的科學技術基礎。

振動傳感器的分類

①相對式

②電渦流式

③電感式

④電容式

⑤慣性式

⑥慣性式

⑦壓電式力

⑧阻抗頭

⑨電阻應變式

⑩電阻應變式

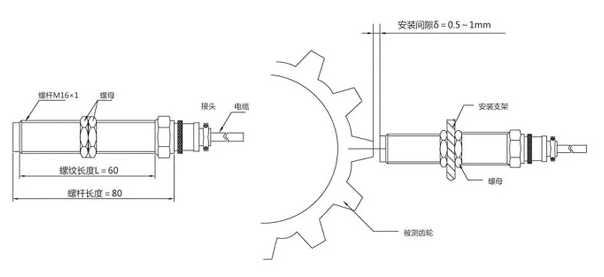

振動傳感器的結構圖：

振動傳感器的技術參數

技術參數

線性量程：0～1000mm，共12種規格（詳見技術指標及尺寸表）

初級阻抗：不小于500Ω（振蕩頻率為2KHz）

非線性度：不大于0.5％F.S

工作溫度:普通型-40°～150°C;高溫型-40°～210°C(250°C持續30分鐘)

溫漂系數:小于0.03％F.S°C

引出線:三根特氟隆絕緣護套線，外有不銹鋼護套軟管。

耐受振動：20g(可達2KHz)

振動傳感器輸出什么信號

VS-2振動速度傳感器輸出的信號是電壓信號。

VS-2振動速度傳感器輸出的是電壓值，而且大小和振動速度成正比，但是比例關系就不能一概而論了，看傳感器的特性曲線而

定，傳感器的鑒定證書里應該有這個圖表，但是在特性曲線的線性區域可以有相對固定的比例關系，就是傳感器的靈敏度，單

位是（mm/s）/mV。一般來說傳感器輸出的直接量是電荷，經過電荷調理器、放大器等轉換成電壓信號，而且是直流電壓信

號，自然不能用交流電壓表測量。就算是用直流電壓表測量，顯示的也不是振動速度，而是電壓信號，一般是用軟件把這個電

壓信號按照傳感器的特性換算成被測量的速度信號，所以通常我們在使用速度傳感器時得到的就是速度信號，而不是電荷或電

壓信號。

VS-2振動速度傳感器輸出的速度信號配接振動監控保護儀或振動變送器，振動監控保護儀或振動變送器可以直接輸出標準4-

20mA電流信號，送給PLC、DCS和DEH系統等。

影響振動傳感器輸出信號的因素

振動傳感器在生活中的很多地方都有所應用，但是在使用的過程中，有時它的輸出信號會受到干擾，所以在使用之前，需要對

影響它輸出信號的因素有基本的了解，下面就給大家具體的介紹一下。

1、 射頻干擾干擾：主要是大型動力設備的啟動、操作停止時產生的干擾以及高次諧波干擾。

2、靜電感應干擾：是由于兩條支電路或元件之間存在著寄生電容，使一條支路上的電荷通過寄生電容傳送到另一條支路上去，

有時候也被稱為電容性耦合。

3、電磁感應干擾：當兩個電路之間有互感存在時，一個電路中電流的變化就會通過磁場耦合到另一個電路，這一現象稱為電磁

感應。這種情況在傳感器使用的時候經常遇到，尤為注意。

4、漏電流感應干擾：由于電子線路內部的元件支架、接線柱、印刷電路板、電容內部介質或外殼等絕緣不良，特別是傳感器的

應用環境濕度增大，導致絕緣體的絕緣電阻下降，這時漏電電流會增加，由此引發干擾。尤其當漏電流流入到測量電路的輸入

級時，其影響就特別嚴重。

5、其他干擾：主要指的是系統工作環境差，還容易受到機械干擾、熱干擾和化學干擾等等。
